Conversion (massacre ?) d'une Megadrive 2 (PAL) vers JAMMA

ou Comment brancher une MD2 sur une borne d'arcade



ATTENTION: Les informations ci-dessous n'engagent en rien leur auteur, si vous avez deux mains gauches, que votre nom est Jean-Louis PasDeBol ou que vos doigts ressemblent à des saucisses, ne lisez pas ce qui suit !

But de l'opération:

Photo by : Bill Bertram+pac man arcade=md2final





Ingrédients:

a.b.(x2) c.

d.(x4) e.(x2) f.(x2)

a. Megadrive 2

b.Manettes de la Megadrive 2

c. Un "finger board JAMMA

d. Des pieds pour PCBs

e. Des vis + ecrous

f. des interrupteurs

(et évidemment des tournevis, pleins de tournevis, un multimètre, du shaterton, de la patience, etc...)

Comment faire ?

On démonte la Megadrive2 (MD) pour obtenir ça:

Plusieurs opérations sont à mener !

Les interrupteurs 50HZ/60Hz et Jap/Eur

Ils permettent de modifier le rafraichissement pour l'un (impressionnant sous SONIC par exemple) et de changer la zone de la console pour l'autre pour accepter les jeux japonais.

Pour celui du passage en 50/60Hz il faut chercher une piste, la n° 46 qui part de la grosse puce carrée centrale.

Avec un cutter il faut couper cette piste comme le montre le trait rouge ci-dessus.

Pour le zonage de la console, C'est la patte n°107 de la grosse puce centrale qui est concernée. Il faut suivre cette piste (cercle rouge ci-dessous) et

retourner la carte mère et couper autour du contact comme ci-dessous:

Sur le contact que vous venez d'isoler ci-dessus, vous soudez un fil d'environ 20 centimères.

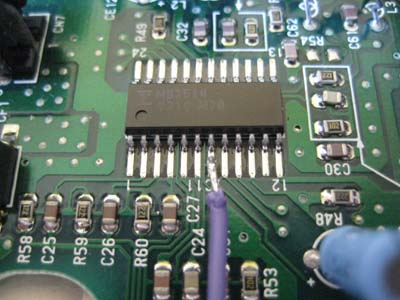

Sur la photo de la carte mère, en haut à gauche, sous le connecteur d'alimentation, il y a une puce marquée MB3514, il faut souder un fil d'une vingtaine de centimètres de long:

Les deux fils que vous venez de souder sont à relier chacun à la patte centrale de chacun de vos interrupteurs comme ceci:

La masse peut être prise partout, moi je l'ai prise la:

On perce deux trous et on visse les interrupteurs:



Les contrôles

On retourne la carte mère et on dessoude les connecteurs des manettes ! :

Voici l'image du dessus avec le brochage (photo www.arcade-system.com) :

On démonte les manettes pour avoir ça:

Et on coupe au cutter le pcb à deux endroits pour réduire la taille puis il faut gratter le revètement à plusieurs endroits (à coté des points rouges ci-dessous) pour faire apparaitre le cuivre des pistes:

de l'autre coté:

On relie à nouveau les masses de la "manette" des deux cotés (fils violet):



Concernant le cable de chaque manette, on le coupe à environ 20-25cm de la manette et on dénude un peu les fils. On recoupe des morceaux de cables qui reste deux morceaux de 20cm et on les dénude également:

On soude ces deux cables d'un coté aux manettes sur les parties que l'on avait gratté auparavant et de l'autre sur le peigne JAMMA

Soudez, à l'aide des deux morceaux de cable coupés auparavant: 1,2,3,4 sur respectivement, 17, 24,23,22 du fingerboard JAMMA pour la première manette et sur U,b,a,Z pour la deuxième manette.

Le coté ci-dessus correspond aux directions, il faut souder 5,6,7,8 sur 19,20,21,18 du fingerboard JAMMA pour la première manette et sur W,X,Y,V pour la deuxième.

Pour chaque manette il faut ensuite les relier aux endroits ou vous avez déssoudé les connecteurs joystick DB9. En respectant les numéros imprimés sur le PCB (image prise sur www.arcade-system.com):



Son et vidéo

On fait pareil pour le son et la vidéo, on déssoude le connecteur vidéo bizarre:

J'ai eu pas mal de soucis à trouver le brochage, le voila:

Les deux broches non marquées correspondent à Audio Left/Right.

Il faut donc cabler :



Son et vidéo

Pour l'alimentation, je ne l'ai pas modifiée pour l'instant, si vous le désirez, consultez les tutoriaux en bas de page, ils l'expliquent très bien.



Résultats

Un "peu" Le bazard dessous:



( fontanes point yves chez gmail point com )



Références

http://artofwar.free.fr/dossiers/dossier_switch_md2.php

http://www.arcade-system.com/articles_html/md2jamma.htm

http://forums.benheck.com/viewtopic.php?t=7009&postdays=0&postorder=asc&start=15

http://www.rennes.supelec.fr/ren/fi/elec/docs/peritel.htm
